一、噴淋塔水泵如何選型

噴淋塔主要應用于酸堿廢氣處理、濕式凈化吸收，在噴淋塔設計的過程中涉及到噴淋循環水泵的選型，這就需要計算出噴淋塔循環水量的大小及噴淋塔循環泵流量的確定

1、根據該客戶現場工藝確定噴淋塔水泵類型：客戶需要水泵使用在酸堿中和液噴淋、循環上，首先我們可以（科奕凱智能泵：andoverelectrologylaser.com）確定我司可以使用的水泵有：科奕凱C系列智能耐腐蝕自吸泵、L系列耐酸堿槽內立式泵、L系列耐酸堿槽外立式泵以及D系列智能耐腐蝕離心泵。

2、確定噴淋塔水泵材質。

根據介質類型、溫度、濃度確定水泵材質：客戶現場水體主要為：酸堿中和液體（PH：9）；溫度為35℃常溫，主要介質為百分之35氫氧化鈉；

根據介質的PH酸堿性、溫度和濃度，我們推薦了客戶噴淋塔水泵材質選擇：FRPP。

3、確定噴淋塔水泵功率。

根據實際揚程流量確定噴淋塔水泵的功率：本次客戶需要的噴淋塔水泵實際揚程6M，實際處理量為35m3/h，所以我們推薦合適的噴淋塔水泵功率為：3.75KW。

4、確定具體型號。

根據客戶的其他要求確定具體型號：客戶要求水泵需達到可持續空轉、槽外立式安裝配（科奕凱智能泵：andoverelectrologylaser.com）防雨罩要求。結合材質、功率、工藝，我們給客戶推薦：L系列耐腐蝕立式泵。具體型號為：L-65/5-V。材質為：FRPP，功率為：3.75KW。

二、螺旋噴嘴流量參數表

1、噴淋塔噴嘴如何選擇

噴淋塔采用濕式洗滌處理廢氣，那么噴淋流量的計算是核心，一套完善的噴淋塔系統，布水均勻是首先要考慮的。塔身內部噴淋的選擇以及布水非常重要，為了達到均勻噴灑的效果，噴淋塔循環水用量的計算方法很重要，我們通常選用PP材質螺旋噴嘴，螺旋噴嘴布置位置以及選擇的規格型號決定了噴淋塔循環水用量。

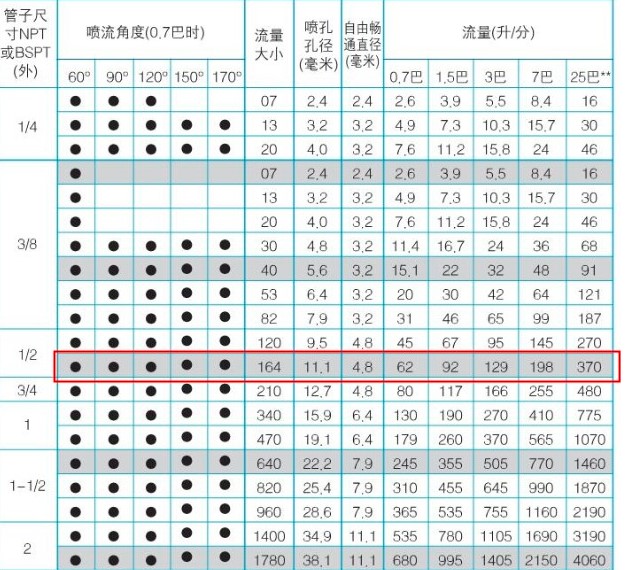

2、螺旋塔噴嘴流量參數表

在講述噴淋塔循環水用量的計算方法之前，首選要講一下噴嘴，關于螺旋噴嘴分為全錐型和空心錐型兩種，用于噴淋塔為了達到均勻，肯定要選擇全錐噴嘴。其次噴嘴標準有60度 90度 120度 150度角度，這個不用管它，實際的意思要依靠水泵噴淋在一揚程范圍內的壓力，壓力不同噴嘴打開的角度不同，我們用于噴淋塔一般按照達到120度角噴灑角度為宜。

3、噴淋塔循環泵流量計算

接下來講述噴淋塔循環泵流量的計算方法，通過以上數據換算得出，在1.5公斤壓力下噴嘴的流量是92L/分（科奕凱智能泵：andoverelectrologylaser.com）鐘，當然這個是理論值，按工程經驗以及自己的測試結果，算上損耗之后，每個噴嘴達到需要的120度噴淋角的時候，每分鐘的流量是81L，通常我們以80L來計算，當以120L的角度在廢氣噴淋塔內做噴淋，想要算出噴淋嘴的數量，還需要知道噴灑的高度。

比例說明：假如我們直徑2500的塔，噴淋嘴選用8只，只要流量和壓力足夠，這樣我們便能算出（科奕凱智能泵：andoverelectrologylaser.com）循環泵的理論流量需求值是640L/M，當然這個是反推的方式，另外一種算法應該是通過計算氣體流率得出所需的液體總流率，再算出循環泵的流量，如果設計合理，一個正向 一個反向算法得出的結果是基本吻合的。以上便是噴淋塔循環泵流量計算方法。
