解析氣動隔膜泵的結構與工作原理(氣動隔膜泵的結構及原理剖析 )
以前在建筑工地,由于工礦排放的廢水雜質多且成分復雜,容易造成管路堵塞,導致電泵負荷過高,出現電機發熱易損的問題。面對這一問題,現今人們研發并采用了氣動隔膜泵作為新一代的輸送裝置。它可通過顆粒且流量可調,并且管道堵塞時會自動停止至通暢。那這種設備具體是什么樣的呢?下面我們就從以下兩個方面出發,來進一步了解一下。
1-1 結構

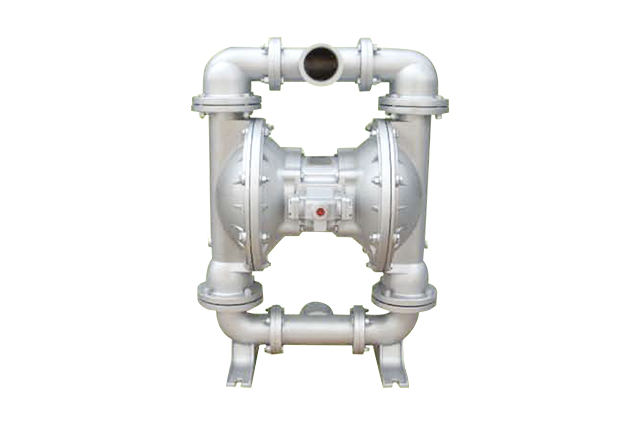

氣動隔膜泵主要由氣馬達、液流體蓋、隔膜組件、球閥組件、進出液管、消音器等部件構成。
1)氣馬達:主要由馬達體、主閥、換向閥三部分組成。改部分是將壓縮空氣的能量轉化為往復運動的動能的裝置,為隔膜泵基本也是主要的一個組成部分。
2)流體蓋:與馬達體(或氣蓋)相組合形成腔體。
3)隔膜組件:有隔膜連桿、隔膜墊片、隔膜螺栓及相應的O型密封圈、隔膜組成。隔膜將腔體隔開為氣腔與流腔,隔膜組件在氣馬達的作用下往復運動, 使氣腔與流體腔之間形成壓力差。
4)球閥組件:由球和球座等(科奕凱智能泵:andoverelectrologylaser.com)及相應的O型密封圈組成,起單向閥作用。
5)進出液管:僅起流體在泵體內進與出的管道作用。
6)消音器:起降低泵工作時所產生的噪音作用。
1-2 工作原理
當壓縮空氣通過配氣閥進入左隔膜介質室內時,隔膜片受壓向外推出,而形成壓縮沖程,在壓送部?jī)?nèi)的介質即受力離開左面外隔離膜室經過球芯閥座和匯流管。而后由泵的出口端流出,出口位置可以是在頂部、底部、或側面(可根據客戶要求開孔或換管進出口方向)。設置在每個外隔膜室的頂部、底部或共用一條進管和出管。左右連個隔排立柱隔膜室靠吸口和出口接頭連接起來,泵是采用自吸的來達到抽吸介質。
當左隔膜室隔膜片受壓向推出時,隔膜鏈接軸在中間體內部拖動右隔膜向內縮回,充滿流體,在這一循環動作完成后,配氣閥將自動變換位置,使空氣切換至另一隔膜室,反向重復上述循環動作,即兩邊隔膜室將因此呈現交替性的壓縮沖程和抽送介質動作。
一款經常被使用在工業生產當中的設備,想要了解這種設備的優勢,首先就需要了解設備的工作原理和組成結構。所以今天大家不妨花費幾分鐘的時間,來簡單的了解一下關于泵體的結構組合特性及運行原理。
一般的氣動隔膜泵都是由兩大部分組合而成的,第一個部分是傳動結構,第二個部分是隔膜缸頭結構。前者屬于一個驅動結構,主要的作用是帶動隔膜片來回的運轉,一般的傳動方式都分為機械、液壓及氣壓傳動等三大主流方式,根據不(科奕凱智能泵:andoverelectrologylaser.com)同的使用場合,需另類區別。而后者主要充當隔離的作用。比如說,當泵在輸送液體的時候,需要和工作液隔開,這時候就需要用到隔膜泵缸頭,這樣的結構可以保證泵體在工作當中處于比較優異的狀態當中。
雖然說一般的都采用比較特殊的形式來進行工作,但是實際上它的工作原理也并不是太復雜。主要是通過隔膜片的來回運轉,達到一個調節工作室容積的,然后吸進或者是排出液體的工作目的。這么說來,泵體的結構及工作原理也就明朗了。
